- N-type
- 両面発電
- 産業用

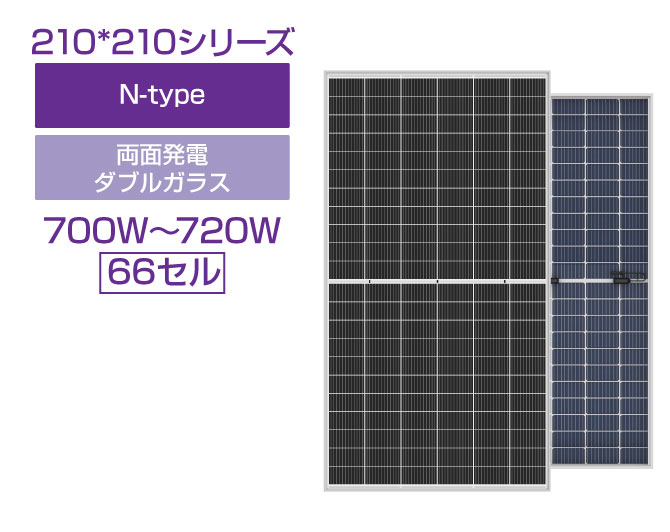

LP210*210M-66-NB（Bifacial Dual Glass/両面ガラス）
| 出力 | 685W 690W 695W 700W |
|---|---|
| 変換効率 | 22.0% 22.2% 22.3% 22.5% |
| Cell size | 210*105mm |
| Module size | 2384mm*1303mm*33mm |
電気的仕様
| 公称最大出力 | 690W | 685W | 695W | 700W |
|---|---|---|---|---|
| 公称開放電圧 | 47.80V | 47.60V | 48.00V | 48.20V |
| 公称短絡電流 | 18.30A | 18.25A | 18.40A | 18.48A |
| 公称最大出力動作電圧 | 39.80V | 39.60V | 40.00V | 40.20V |
| 公称最大出力動作電流 | 17.34A | 17.30A | 17.38A | 17.41A |
| モジュール変換効率 | 22.2％ | 22.0% | 22.3％ | 22.5％ |
| 実行変換効率 (J-PEC基準) | 23.7％ | 23.5% | 23.8％ | 24.0％ |
| Bifaciality | 80±5％ | 80±5％ | 80±5％ | 80±5％ |
両面発電データ
| 公称最大出力（Pmax） | 759W | 754W | 765W | 770W |
| 公称開放電圧（Voc） | 47.80V | 47.60V | 48.00V | 48.20V |
| 公称短絡電流（Isc） | 20.17A | 20.12A | 20.21A | 20.27A |
| 公称最大出力動作電圧（Vmp） | 39.80V | 39.60V | 40.00V | 40.20V |
| 公称最大出力動作電流（Imp） | 19.07A | 19.04A | 19.13A | 19.15A |
部材仕様
| 質量 | 37.5kg |
|---|---|
| モジュール寸法 | 2384mm*1303mm*33mm |
| セル枚数 | 132枚(66×2) 単結晶 |
| セルの寸法 | 210×105mm |
| 最大システム電圧 | 1500V |
| ジャンクションボックス | 防水等級IP68 |
| フレーム | アルミ合金 |
| ケーブル | 1400ｍｍ ※他の長さもご用意できます。 |
| コネクタ | MC4 または MC4相当 |
| 適用等級 | CIass A |
| マンセル値 | モジュール：色相2.5G／明度1／彩度2 フレーム（シルバー）：N9 |
温度係数
| 公称モジュール動作温度（NMOT） | 41±3℃ |
|---|---|
| 短絡電流の温度係数 | +0.046%/℃ |
| 開放電圧の温度係数 | -0.25%/℃ |
| 最大出力の温度係数 | -0.30%/℃ |
| 出力許容差 | 0~+5W |
| モジュール動作温度範囲 | -40℃~+85℃ |
| 風圧/雪圧 | 2400pa/5400pa |
| 最大直列ヒューズ定格 | 25A |

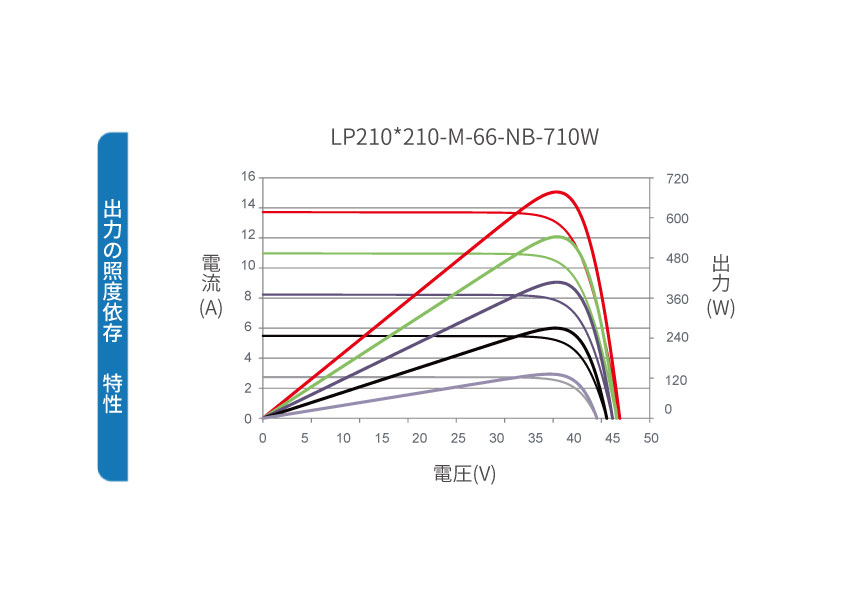

出力の照度依存I-V特性

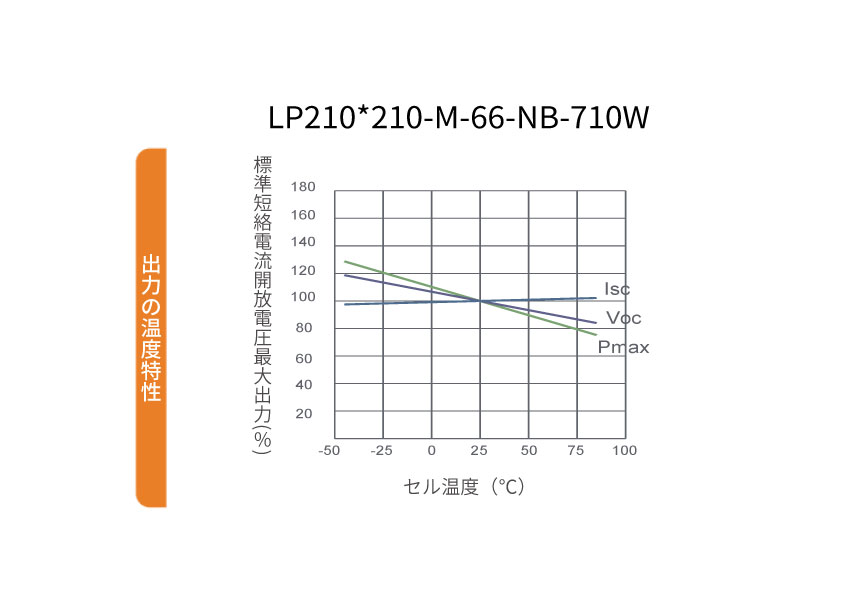

出力の温度特性
